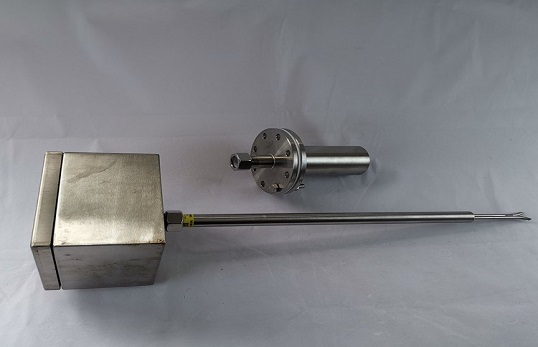

ZF-PT100温压流一体化监测仪

一、产品介绍

温压流一体化监测仪拥有高精度微差压/静压传感器，同时配备反吹单元，是专门针对烟气排放连续检测的高粉尘、高温、高湿环境而开发的一体化温度、压力、流速检测仪，符合国家相关标准的要求，可以用于烟气排放检测系统（CEMS)进行烟气温度、压力、流速及流量的实时连续测量。

其测量原理是：一次取压元件采用传统的皮托管测量方式，在正确安装后，皮托管的全压、背压取压管将检测到的动压与静压分别传递到差压变送器，差压变送器将动压与静压之差转换为4~20mA开方比例电流传送给配电箱数据采集模块，CEMS机柜内的计算机进行数据处理。
二、案例及应用场所
火力发电、钢铁冶金、石化化工、水泥生产、制陶、垃圾焚烧等企业各种发电锅炉、工业窑炉、工业锅炉的烟尘排放监测以及烟气脱硫除尘工程的监测与控制（案例图片见文件夹）
三、技术参数
1、产品参数
1、测量范围： 0~40 m/s;0~15.5 m/s（可选）
2、测量精度 ±5%F.S.
3、校验频率： 12 个月
4、响应时间： <1s
5、输出信号： 4~20mA 开方比例电流
6、差压变送器过压极限： 1.0MPa
7、皮托管材质： 316、316L不锈钢
8、供电电源： 220VAC，50Hz
9、皮托管插入长度： 500~1700mm （可选）
10、压力变送器量程： -5~5kPa （可定制）
11、温度变送器量程： 0~300℃（可定制）
12、介质温度范围： -40℃~500℃
13、环境温度范围： -40℃~85℃
14、贮存温度： 0~50℃
15、贮存湿度： 0~85%RH
2、产品优势
1、皮托管内外表面均做了特殊处理，可有效避免烟气腐蚀并减少粉尘粘附。
2、反吹电磁阀主要用于脏污气体（如锅炉排放的烟气）测量时的系统反吹：
3、当探头检测孔粘附 ﹑积淀灰尘污物时，电磁阀定时或按预定程序开启，将压缩空气同时接入两个取压管进行吹除作业
4、实时测量烟气的温度、压力、流速，并通过3路4~20mA模拟信号输出
5、可适应高粉尘、高温、高湿等极端条件
6、测量精度高、可靠性好、可长期连续工作
7、配备自动反吹单元，可定时清理皮托管的动压和静压端内颗粒物
8、结构紧凑，安装接线方便，维护量低
