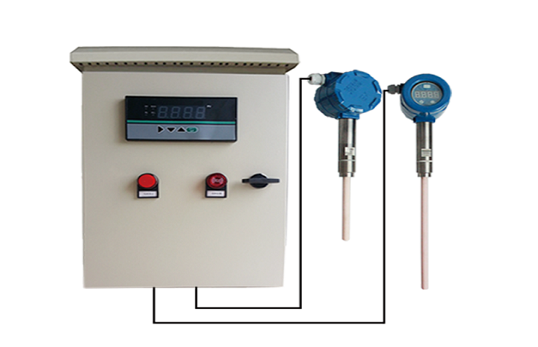

ZF-2030系列布袋检漏报警仪

一、产品介绍

ZF-2030系列布袋检漏报警仪可以与陶瓷制造业、水泥、精细化学及食品加工、钢铁厂、热电厂等行业的除尘系统配套使用。在这些加工领域，需要考虑粉尘的回收利用或除尘要求，以减少加工过程中的原材料损失或监督除尘器工作状态。在有些现场，PLC/DCS或者其它控制系统经常距离除尘系统比较远，不利于整个监测系统的搭建。为了更好的满足各类现场对于除尘系统的监测，便于就地观看数据或者数据转换传输，特推出ZF-2030系列布袋检漏报警仪。

二、案例及应用场所

炼钢、发电、石油、化工、烟草行业、建材加工、纸浆和造纸、采煤和采矿、轮胎行业、水泥制造、焚烧炉和包装等行业

三、技术参数

1、相关标准

JJG 846-2015 《粉尘浓度测量仪》
GB 3836.1-2010 爆炸性环境第1部分：设备通用要求
GB 3836.4-2010 爆炸性环境第4部分：由本质安全型“i”保护的设备
HJ/T 76-2007 固定污染源烟气排放连续监测系统技术要求及检测方法（试行）
JJG 846-2015 粉尘浓度测量仪
JJG 882-2004 压力变送器检定规程
GB/T 6587-2012 电子测量仪器通用规范

2、产品参数

操作环境温度	-20℃～60℃（电子部件）
操作环境湿度	操作环境湿度
操作环境振动	连续震荡量，任何方向、任何频率：均方根值2g(20m/s²)
操作环境电磁场	在50 赫兹时值=60A/m (相等于一个1 ×1 米正方形电磁线圈内有50AT 的磁场)
操作环境保护	保护等级：IP66/NEMA4 铝合金壳体，适合非腐蚀性环境内安装，刚玉探针
管道气体压力	-0.1 – 1MPa
管道气体流速	1m/s～30m/s
管道气体温度	常温型：－50℃～260℃；高温型：－50℃～500℃
管道外径	0.1m～4 m
探针结构	标准探针是M6，长度160 mm 刚玉探针
尘埃颗粒大小范围	标称0.1μm～200 μm，在标称范围外仍然能够接收但信号特性有点不同
测量范围	0-9/12/25/50/100/200/400/800/10000 mg/m³（更大量程可定做）
信号输出方式	4 – 20mA、485可选
布袋捡漏报警仪电源	220V

3、产品优势

1、现场就地显示数据，方便数据监控

2、现场声光报警，数据变化提醒更及时

3、4-20mA、485两种通讯方式可选，适应更多系统要求

4、可单路/多路同时显示

5、可以现场其它设备联动，利于整套监测系统完善

6、仪器产品采用先进的电荷感应技术，对粉尘的探测灵敏度高

7、防干扰设计，可屏蔽电磁等各类干扰

1、现场就地显示数据，方便数据监控

2、现场声光报警，数据变化提醒更及时

3、4-20mA、485两种通讯方式可选，适应更多系统要求

4、可单路/多路同时显示

5、可以现场其它设备联动，利于整套监测系统完善

6、仪器产品采用先进的电荷感应技术，对粉尘的探测灵敏度高

7、防干扰设计，可屏蔽电磁等各类干扰
