ZF-5010系列烟道粉尘监测仪
ZF-5010,线烟道粉尘仪光学部分包括激光光源、功率控制、光电传感、散射光接收部分。激光器发出的650nm束以一个微小的角度射入排放源,激光束与烟尘粒子作用产生散射光,背向散射光通过接受系统进入传感器转变成电信号进行处理.
ZF-5010系列烟道粉尘监测仪
一、产品介绍
ZF-5010,线烟道粉尘仪光学部分包括激光光源、功率控制、光电传感、散射光接收部分。激光器发出的650nm束以一个微小的角度射入排放源,激光束与烟尘粒子作用产生散射光,背向散射光通过接受系统进入传感器转变成电信号进行处理.电路部分实现光电转换、激光束的调制、信号放大、解调、光源的功率控制、V/I转换及HMI显示功能。校准器用于产生稳定的光信号,对仪器进行零点及量程校准。ZF-5010烟道粉尘监测仪是公司自主研发生产的在线粉尘分析产品，采用主流的激光后向散射测量技术，其关键部件均为原装进口。
该产品用于各种污染源排放颗粒物浓度的连续监测，可配套烟气连续监测系统（CEMS），也可以单独或多台联成烟尘监测网络，共用一套数据采集处理后台。
本产品广泛应用于火力发电、钢铁冶金、石化化工、水泥生产、制陶、垃圾焚烧等企业各种发电锅炉、工业窑炉、工业锅炉的烟尘排放监测以及烟气脱硫除尘工程的监测与控制。
二、产品参数
1、机械特性 机身：铝合金材料，表面氧化发黑 重量：10KG 尺寸：160×160×280mm 防护等级：IP65
2、测量性能 精度：±2%FS 重复性：±1%FS 测量范围：0-200mg/m³、10g/m³，可制定 烟囱宽度：1-15m 功率：＜3W 供电：DC 24V±10%
3、温度要求 环境温度：-20~45℃ 相对湿度：0-100% R. H. MAX烟气温度：600℃（更高温可定制）
4、接口特性 模拟输出：4-20mA，负载800Ω 数字接口：RS485（选配） 2路继电器输出（选配），2A/30V 人机交互：红外遥控器+大屏幕LCD显示器

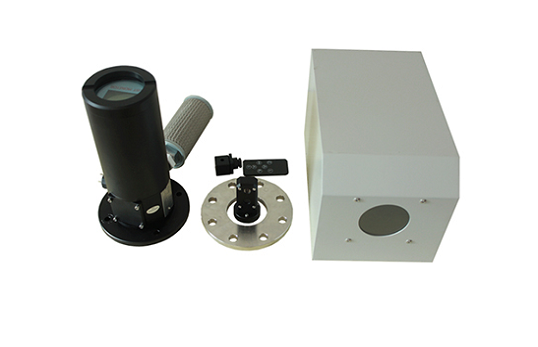

5、设备清单（标准） 主机1台、法兰组件1套、标定模块1件、遥控器1件、内六角螺丝扳手1 把、蝶形螺母6套、组合螺丝6套、合格证1张、保修卡1张、说明书1份。
6、选配项目（吹扫单元） 主机防雨罩组件1套、鼓风机及配套产品1套、鼓风机防雨罩1个
三、产品特点
1、采用激光背散射原理,不怕烟道的机械振动及烟气温度不均造成的折射率不均造成的光束 摆动。
2、单端安装,无需光路对中。
3、具有现场显示功能，可以直接在现场读取粉尘浓度。
4、激光束经过调制后，使得系统的抗干扰能力得以大幅度提升。
5、仪器设计贯彻“无工具”现场安装的思路，*大限度地降低现场安装的复杂度。
6、采用标准(4-20)mA工业标准电流输出,连接方便。
7、仪器整体功耗非常小,大约3w左右。
8、一般标准设置参数可适用于烟道璧厚小于400mm，烟道直径大于仪器标示,在特殊的要求条件下测量区大小可以订制. 用户也可以经维护人员的认可和指导下调整。
1、采用激光背散射原理,不怕烟道的机械振动及烟气温度不均造成的折射率不均造成的光束 摆动。
2、单端安装,无需光路对中。
3、具有现场显示功能，可以直接在现场读取粉尘浓度。
4、激光束经过调制后，使得系统的抗干扰能力得以大幅度提升。
5、仪器设计贯彻“无工具”现场安装的思路，*大限度地降低现场安装的复杂度。
6、采用标准(4-20)mA工业标准电流输出,连接方便。
7、仪器整体功耗非常小,大约3w左右。
8、一般标准设置参数可适用于烟道璧厚小于400mm，烟道直径大于仪器标示,在特殊的要求条件下测量区大小可以订制. 用户也可以经维护人员的认可和指导下调整。
1、机械特性 机身：铝合金材料，表面氧化发黑 重量：10KG 尺寸：160×160×280mm 防护等级：IP65
2、测量性能 精度：±2%FS 重复性：±1%FS 测量范围：0-200mg/m³、10g/m³，可制定 烟囱宽度：1-15m 功率：＜3W 供电：DC 24V±10%
3、温度要求 环境温度：-20~45℃ 相对湿度：0-100% R. H. MAX烟气温度：600℃（更高温可定制）
4、接口特性 模拟输出：4-20mA，负载800Ω 数字接口：RS485（选配） 2路继电器输出（选配），2A/30V 人机交互：红外遥控器+大屏幕LCD显示器
5、设备清单（标准） 主机1台、法兰组件1套、标定模块1件、遥控器1件、内六角螺丝扳手1 把、蝶形螺母6套、组合螺丝6套、合格证1张、保修卡1张、说明书1份。
6、选配项目（吹扫单元） 主机防雨罩组件1套、鼓风机及配套产品1套、鼓风机防雨罩1个
